電極液位計概述

電極液位計是一種可以用于液體、油類、固體、界面和測量的液位（物位）變送器。無可動部件，可靠性大大提高，它不受水蒸汽，灰塵或冷凝的影響，具有長期運行穩定可靠，靈敏度高，線性度好，耐高溫、耐高壓等優點。智能液位計為兩線制（回路供電）4～20mADC測量信號,易于調校，無線傳輸，485傳輸?shù)取？蓮V泛用于石油、化工、冶金、電力、造紙、制藥等各個領域。

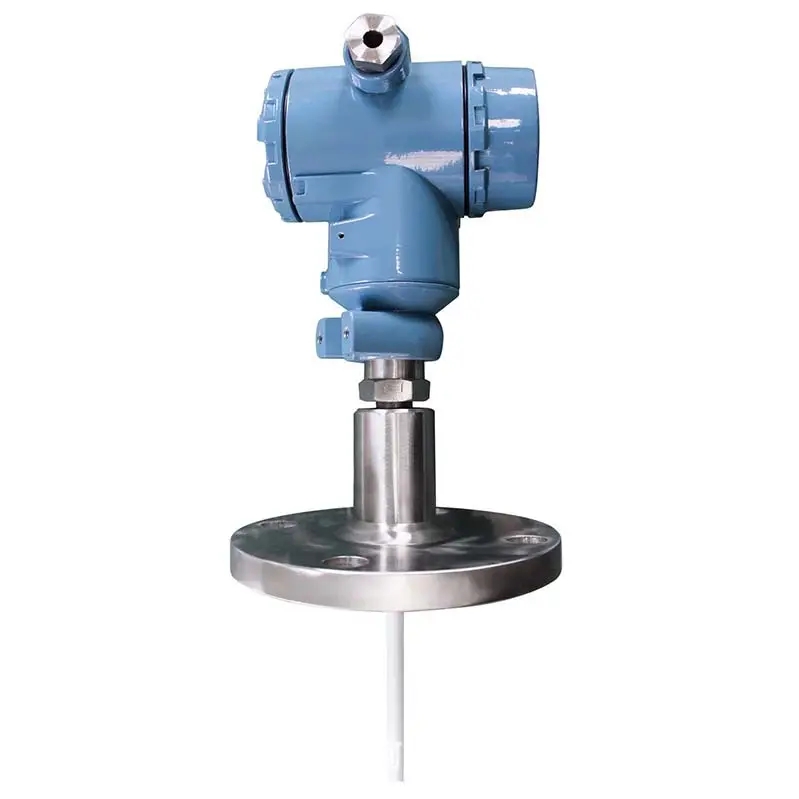

實物圖：

單電極電極液位計測導電液體:

燒結四氟電極液位計測強腐蝕性介質：



雙電極單桿電極液位計(一般測不導電的純水、汽油，柴油，酒精之類流動性好的液體):



雙電極雙桿電極液位計(一般測不導電有腐蝕性的液體)



電極液位計的特點：

■結構簡單，無任何可動或彈性元部件，因此可靠性極高，維護量極少。一般情況下,不必進行常規的大、中、小維修。

■多種信號輸出，方便不同系統配置。

■適用于高溫高壓容器的物位測量，且測量值不受被測液體的溫度、比重及容器的形狀、壓力影響。

■特別適用于酸、堿等強腐蝕性液體的測量。

■完善的過流、過壓、電源極性保護。

■無線型液位計具有無線遠傳功能。

■可以測量任何導電介質。



電極液位計的技術參數：

●檢測范圍:0.1～30m;

●電容測量范圍:0.1PF～2500PF;

●精度:0.2%FS/0.5%FS;

●承壓范圍:-0.1MPa～32MPa;

●探極耐溫:-50～550℃;

●環境溫度:-40～85℃;

●儲存溫度:-50℃～+60℃;

●輸出信號:4～20mA、4～20mA疊加HART通訊、485通訊等;

●無線輸出型液位計通信距離小于200米，供電電壓4.2-36V（可選電池供電）;

●供電電壓:15～36VDC;

●液位計材質:316不銹鋼、1Gr18Ni19Ti或聚四氟乙烯

●長期穩定性:≤0.1%FS/年;

●溫度漂移:≤0.01%FS/℃（在0～70℃范圍內）;

●防爆等級:ExibIIBT5GB;

●防護等級:IP67;



電極液位計注意事項：

1、凡供貨產品均帶有產品合格證及使用說明書，其中有產品編號、技術參數、接線圖、出廠日期等，請認真查對,以免用錯。

2、安裝時應根據產品連接方式，查對現場接口是否與產品接口一致。

3、接線應嚴格按照我公司使用說明要求接線。

4、本產品為精密的換能儀表，禁止隨意拆卸、碰撞、跌落、用力甩打。

6、使用中若發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門聯系。

7、運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。

8、安裝使用過程中要注意不能把傳感器破壞。

9、安裝現場要采取有效的防雷措施。

10、本系列任何一款變送器外殼必須可靠接地，接地電阻應小于4Ω。

11、利用485通訊進行系統組態時，變送器必須加裝安全柵或隔離器。

12、安全柵應取得防爆合格證，其安裝應按其說明書的要求進行。



電極液位計保修條款：

用戶在嚴格按照說明書的指導下，正確地接線、安裝、維護的情況下，

本產品免費保修1年。

下列情形不在保修范圍：

1、自行拆卸線路板及各零部件；

2、雷擊或者有強電竄入本系統，燒壞電路;

3、電源電壓超過極限值，電路板燒壞；

4、電器盒進水或其他異物；

5、未正確選型，超過該產品的使用范圍；

6、傳感器或者整機的某一部位碰傷或破損。
