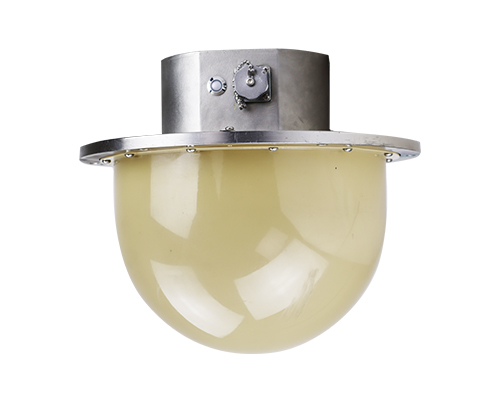

3D雷達物位掃描儀

WD-3DES30/70 型 3D 雷達物位掃描儀系本質安全型，適用于具有瓦斯、煤塵等爆炸性氣體的工作環境，防爆標志為“Ex ib I Mb”。該型號是我公司在多年從事雷達物位掃描儀產品開發、應用的基礎上，根據市場需求和高頻雷達測量特性設計研發的產品。3D 雷達物位掃描儀基于調頻連續波（FMCW）雷達物位測量技術，采用本公司專有的雷達波束掃描方案，實現了物料的多點掃描及 3D 成像。3D 雷達物位掃描儀可以安裝在多種類型物料料倉上，對料倉內的物料進行電磁波束的掃描，通過 RS485 數據接口，將多點掃描數據上傳給計算機，經成像軟件算法計算，復原料倉內物料的 3D 圖像，同時得到物料最高點、最低點、平均物位，物料體積、重量等信息。對于一些不要求成像顯示的場合，通過 3D 物位掃描儀本身嵌入式軟件計算，可以將用戶關心的料倉內物料的特定信息傳送給工業控制系統。

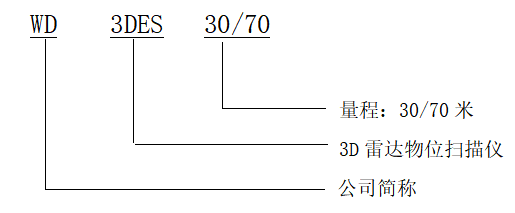

3D雷達物位掃描儀型號及其意義

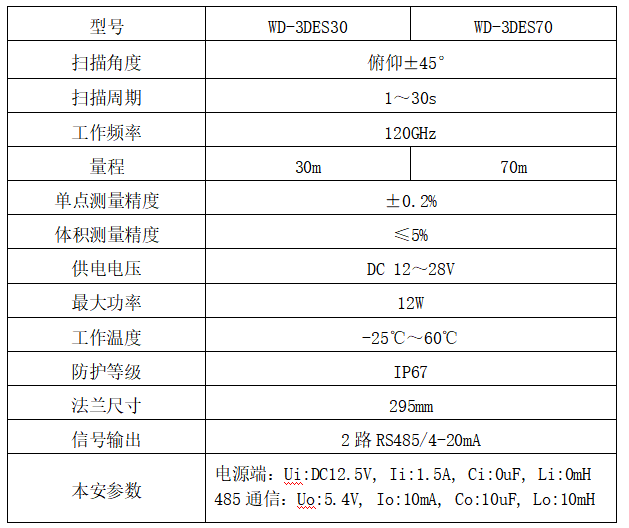

3D雷達物位掃描儀性能參數

3D雷達物位掃描儀功能亮點

● 該產品利用高頻電路產生特定調制頻率（FMCW）的電磁波，在強粉塵、泡沫、水蒸氣，結晶、噴淋等惡劣工況下都具有良好的測量效果。

● 實時探測料倉物位的最高點、最低點，計算出平均高度，物料體積、重量等數據，形成三維圖像。

● 該產品可以快速測量動態料倉，主要應用于煤炭行業、水泥行業、鋼鐵冶金行業、石油化工行業、食品行業等。

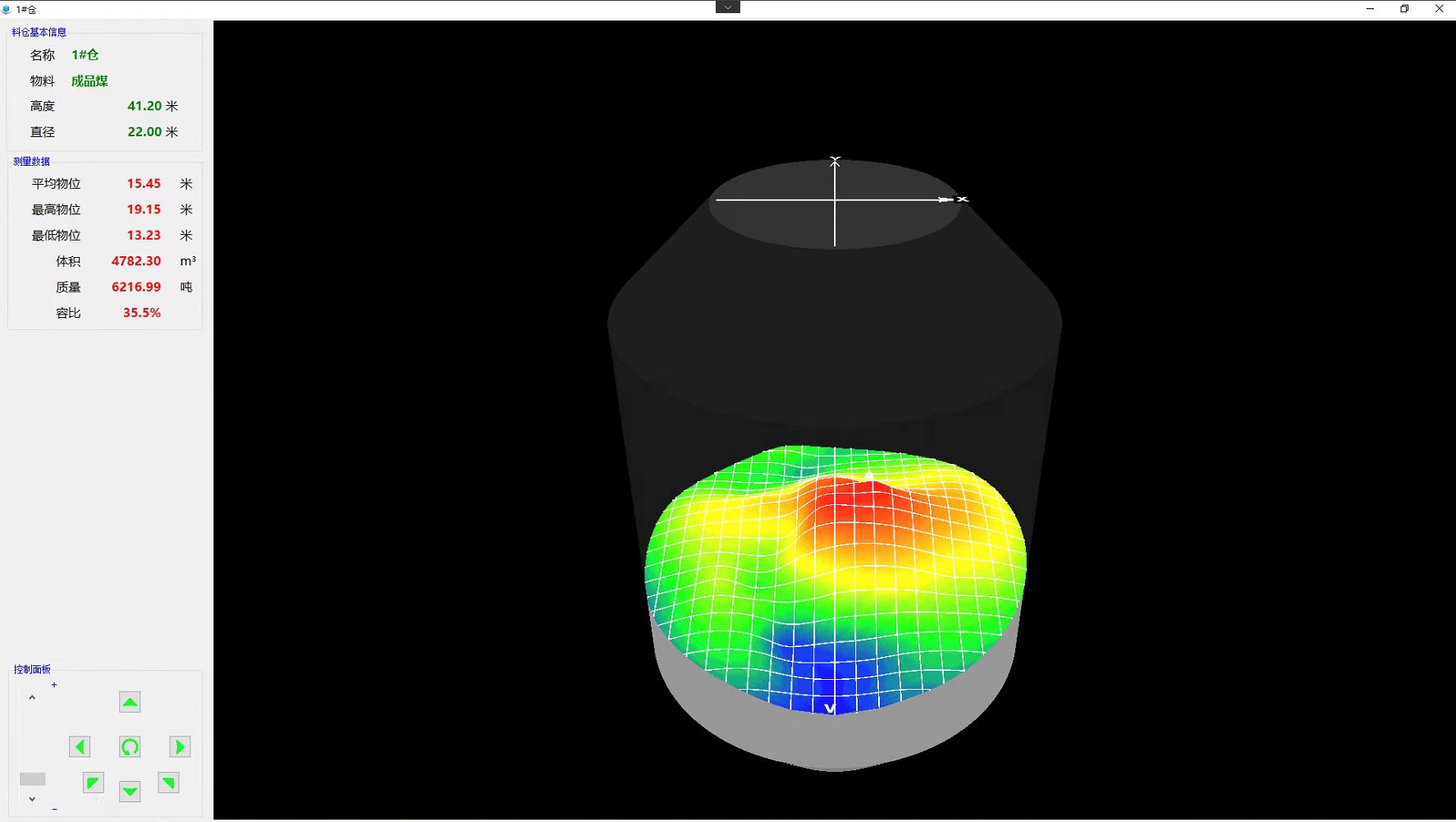

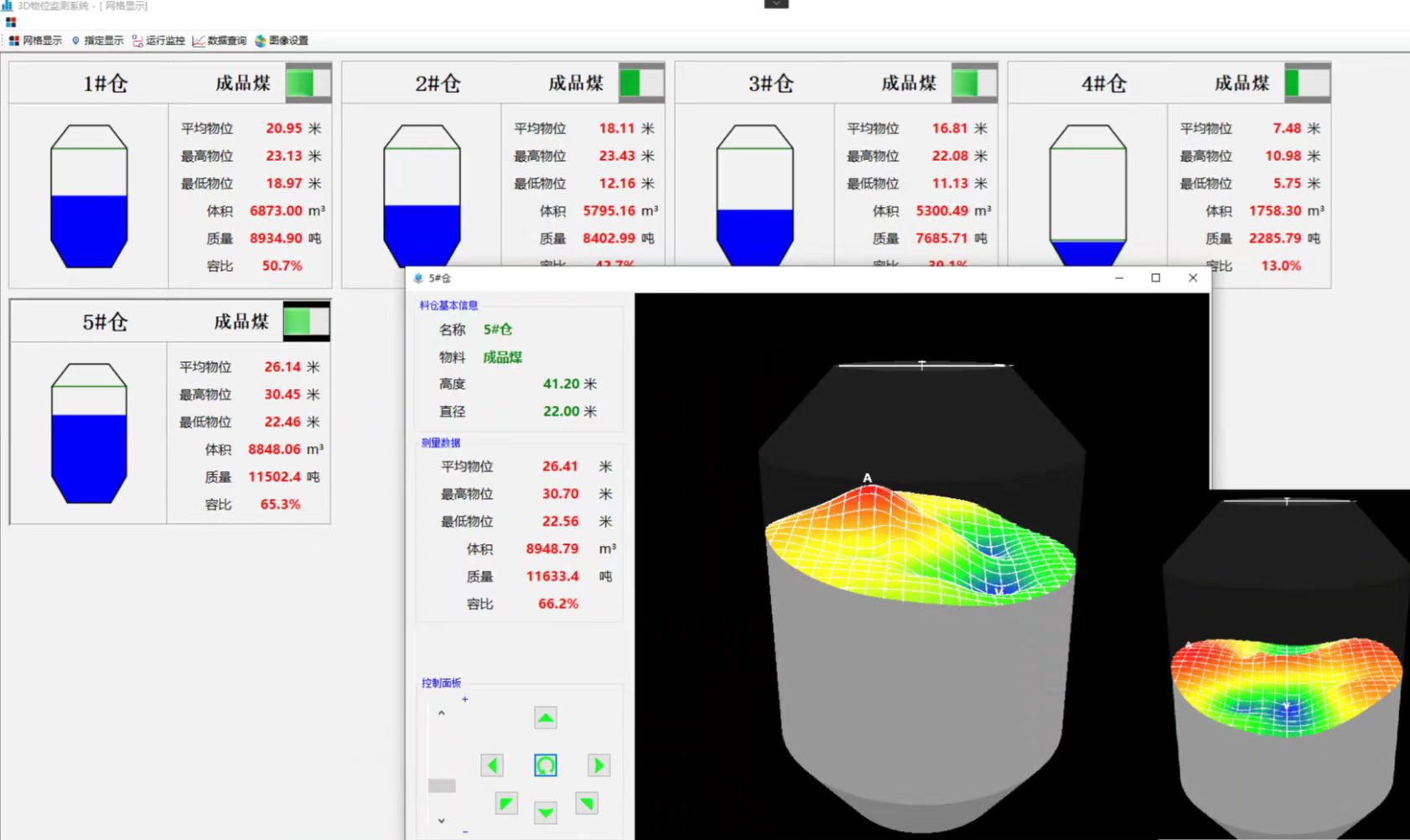

3D雷達物位掃描儀計算機顯示：
